圓振動篩

【進料粒度】：400mm

【生產能力】：8-800m3/h

【適用物料】：合金粉、銅粉、礦石、耐火材料、高嶺土、石灰、石英砂、涂料等。

【應用范圍】：廣泛應用于礦山、建材、交通、能源、化工等行業。

撥打熱線立享優惠
0371-6777 2727

免費獲取報價

產品介紹
性能優勢
技術參數
相關知識
在線留言

圓振動篩簡介

圓振動篩是振動篩的一種，是一種多層數、新型振動篩,它與直線振動篩較大的區別就是一個做圓形運動一個做直線運動。

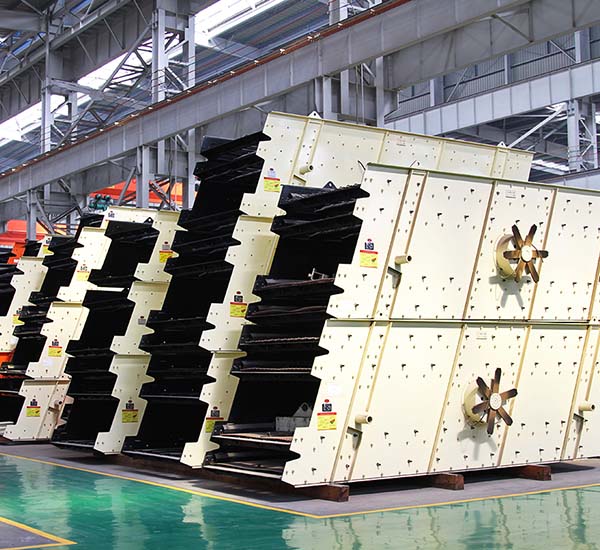

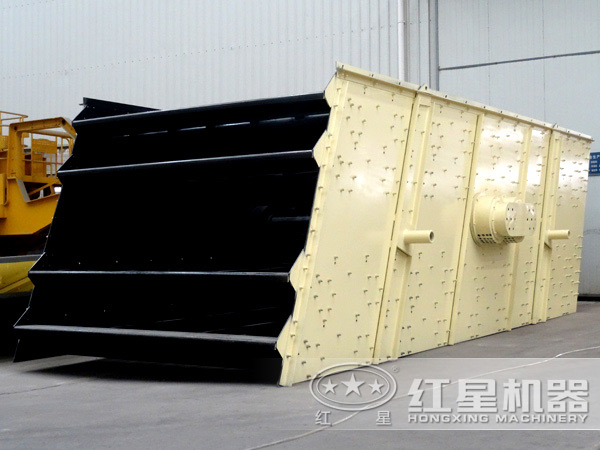

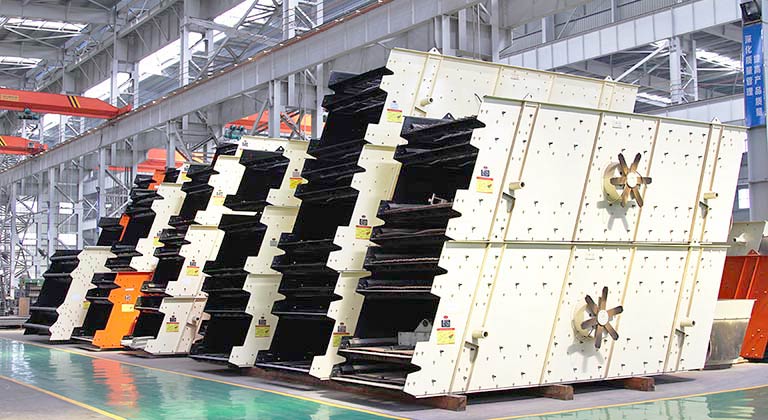

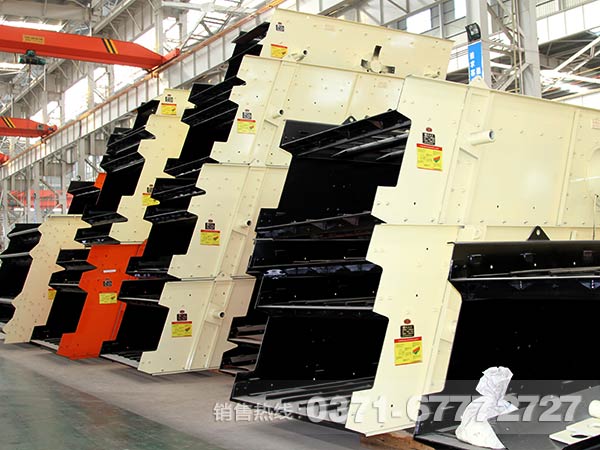

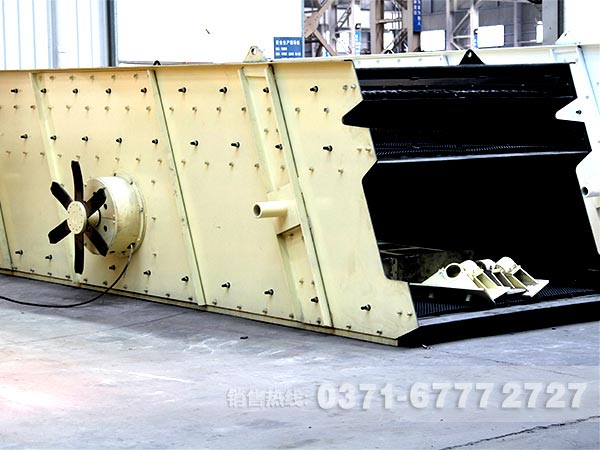

圓振動篩圖片

圓振動篩

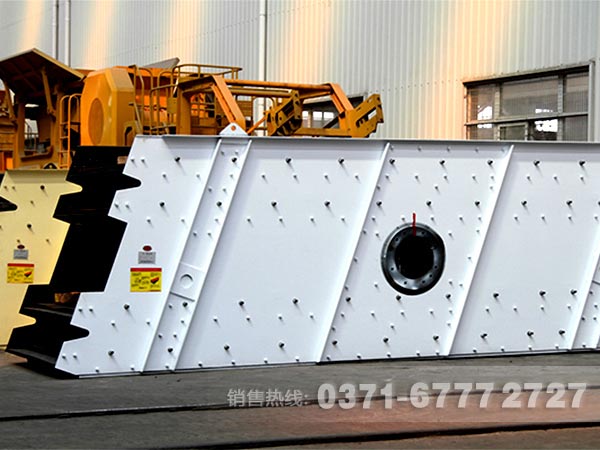

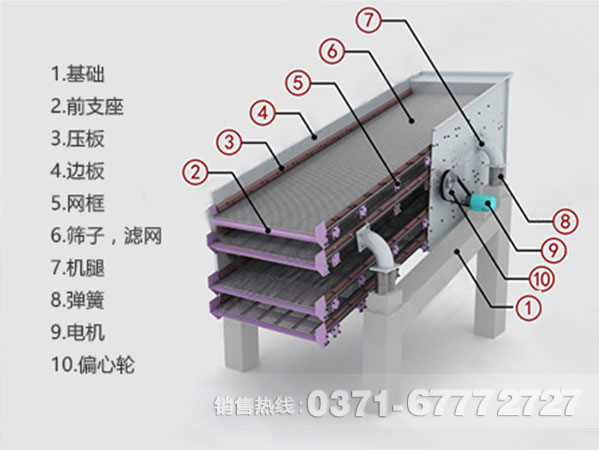

圓振動篩結構

我公司生產的圓振動篩主要由：激振器、篩箱、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。HX圓振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。

圓振動篩結構

圓振動篩性能特點

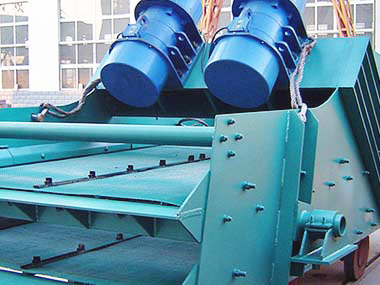

1）圓振動篩采用振動電機作為激振源，使用維修方便。

2）結構新穎，技術參數先進，處理能力大，篩分效率高。

3）采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。

4）圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。

5）<圓振動篩由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率、構造簡單、拆換篩面方便。

圓振動篩工作原理

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。

圓振動篩技術參數

型號規格	篩網層數	篩網面積 (㎡)	篩孔尺寸 (mm)	最大進料尺寸 (mm)	處理能力(m³/h)	振動頻率 (r/min)	雙振幅 (mm)	電機功率 (kw)	篩面傾角 (°)	篩面規格 (mm)	外形尺寸 (長×寬×高) (mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3530×1885×920
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3675×1885×1320
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4230×1990×920
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4375×1990×1320
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5355×2195×1030
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	6055×2195×1740
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6195×2195×2120
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	6515×2555×1370
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6655×2555×1750
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6790×2555×2130
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	7200×2945×1580
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7340×2945×1980
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7490×2945×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7200×3200×1580
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7340×3200×1980
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7490×3200×2380
2YK2866	2	31	5-100	200	70-650	970	6	6P 37	20	2800×5600	6950×3610×1790
3YK2866	3	47	5-100	200	80-700	970	6	6P 45	20	2800×5600	7130×3610×2270
4YK2866	4	62	5-100	200	90-750	970	6	6P 55	20	2800×5600	7300×3610×2750
2YK2873	2	39.2	5-100	200	70-680	970	6	6P 37	20	2800×6500	7850×3587×1790
3YK2873	3	58.8	5-100	200	80-720	970	6	6P 45	20	2800×6500	8025×3587×2270
4YK2873	4	58.8	5-100	200	90-950	970	6	6P 55	20	2800×6500	8200×3587×2750

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號規格	篩網層數	篩網面積 (㎡)	處理能力(m³/h)
2YK1230	2	7.2	12-78
3YK1230	3	10.8	13-80
2YK1237	2	8.88	15-86
3YK1237	3	13.32	16-90
2YK1548	2	14.4	22.5-162
3YK1548	3	21.6	22.5-162
4YK1548	4	28.8	22.5-162
2YK1854	2	19.44	32-312
3YK1854	3	29.16	32-312
4YK1854	4	38.88	32-336
2YK2160	2	25.2	50-475
3YK2160	3	37.8	50-475
4YK2160	4	50.4	50-497
2YK2460	2	28.8	65-550
3YK2460	3	43.2	70-620
4YK2460	4	57.6	80-680
2YK2866	2	31	70-650
3YK2866	3	47	80-700
4YK2866	4	62	90-750
2YK2873	2	39.2	70-680
3YK2873	3	58.8	80-720
4YK2873	4	58.8	90-950
